Améliorer la définition sur les bords de l'image - Ikoflex Zeiss Ikon
Bonjour.
Expérimentation.
Vous avez un bel Ikoflex.
Le Tessar est terriblement piqué au centre.
Sur les bords c'est de la bouillie. Même au diaphragme idéal f/11 - f/16
Mesure entre tirage optique et tirage mécanique : 0,9mm Chez Mr Rolleiflex c'est 0,5

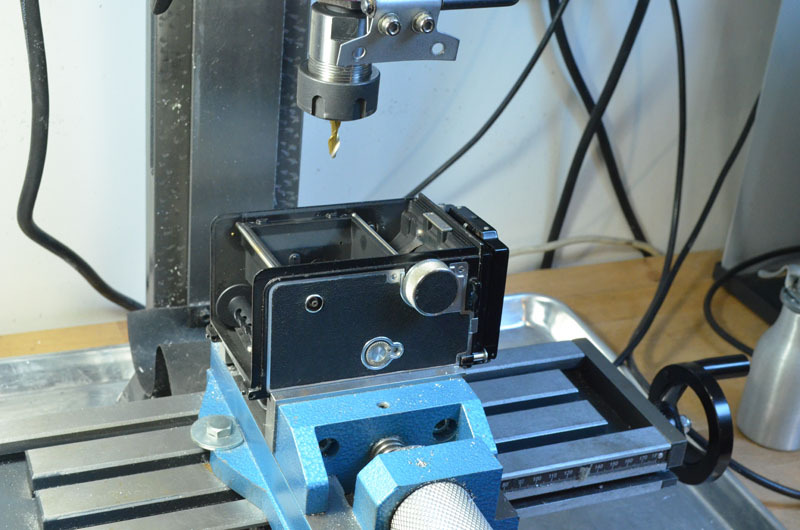

Bon ben L'étau de fraisage, je l'ai choisi car on peut prendre la plupart des TLR sans avoir à démonter la mise au point.
Et voilà, ça fait 0,5mm, film test à suivre !
Expérimentation.
Vous avez un bel Ikoflex.
Le Tessar est terriblement piqué au centre.
Sur les bords c'est de la bouillie. Même au diaphragme idéal f/11 - f/16
Mesure entre tirage optique et tirage mécanique : 0,9mm Chez Mr Rolleiflex c'est 0,5
Bon ben L'étau de fraisage, je l'ai choisi car on peut prendre la plupart des TLR sans avoir à démonter la mise au point.
Et voilà, ça fait 0,5mm, film test à suivre !
- gerrisLacustris
- Passionné
- Messages : 140
- Enregistré le : mercredi 11 juillet 2018 23:29
- Localisation : en région parisienne la plupart du temps, sinon en Meurthe-et-Moselle
Re: Améliorer la définition sur les bords de l'image - Ikoflex Zeiss Ikon
C'est peut-être une question bête mais ça correspond à quoi cette mesure ? Je suis pas sûr d'avoir compris.Mesure entre tirage optique et tirage mécanique : 0,9mm Chez Mr Rolleiflex c'est 0,5
- Mael
- Membre de l'association
- Messages : 7580
- Enregistré le : dimanche 05 novembre 2006 18:39
- Localisation : Limoges
- Contact :
Re: Améliorer la définition sur les bords de l'image - Ikoflex Zeiss Ikon
C'est l'épaisseur du couloir où passe le film.

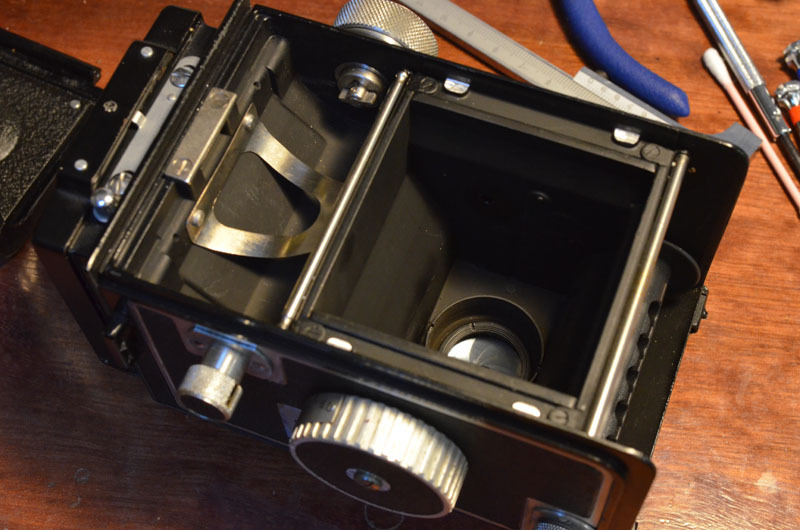

Les 2 rails (noirs sur l'image) cela correspond au tirage optique (distance objectif / film), là où est censé être "plaqué" le film, c'est le plan de netteté théorique. Les 4 plots (ceux que j'ai fraisé) c'est là où le presse film vient s'appuyer. C'est le tirage mécanique. Tirage mécanique - tirage optique = 0,9mm = film tuilé = perte de définition sur les bords. En réduisant l'épaisseur j'espère améliorer la netteté sur les bords en améliorant la planeité du film.
Les 2 rails (noirs sur l'image) cela correspond au tirage optique (distance objectif / film), là où est censé être "plaqué" le film, c'est le plan de netteté théorique. Les 4 plots (ceux que j'ai fraisé) c'est là où le presse film vient s'appuyer. C'est le tirage mécanique. Tirage mécanique - tirage optique = 0,9mm = film tuilé = perte de définition sur les bords. En réduisant l'épaisseur j'espère améliorer la netteté sur les bords en améliorant la planeité du film.
- gerrisLacustris
- Passionné
- Messages : 140
- Enregistré le : mercredi 11 juillet 2018 23:29
- Localisation : en région parisienne la plupart du temps, sinon en Meurthe-et-Moselle
Re: Améliorer la définition sur les bords de l'image - Ikoflex Zeiss Ikon
D'accord merci, j'ai tout compris !
J'imagine que l'écart "normal" de 0,5mm correspond peu ou prou à l'épaisseur de la combinaison film+papier d'une pellicule 120 mais est-ce que ça ne fonctionnerait pas tout aussi bien d'avoir le presse-film qui appuie directement sur le film, sans rien pour le retenir ? (j'imagine que non si ce n'est pas fait comme ça dans des appareils haut-de-gamme comme les Ikoflex et Rolleiflex)
J'imagine que l'écart "normal" de 0,5mm correspond peu ou prou à l'épaisseur de la combinaison film+papier d'une pellicule 120 mais est-ce que ça ne fonctionnerait pas tout aussi bien d'avoir le presse-film qui appuie directement sur le film, sans rien pour le retenir ? (j'imagine que non si ce n'est pas fait comme ça dans des appareils haut-de-gamme comme les Ikoflex et Rolleiflex)
- Mael
- Membre de l'association
- Messages : 7580
- Enregistré le : dimanche 05 novembre 2006 18:39
- Localisation : Limoges
- Contact :
Re: Améliorer la définition sur les bords de l'image - Ikoflex Zeiss Ikon
Cela a toujours été le problème du film 120. L'épaisseur moyenne d'un film "normal" (Ilford ou Kodak ) c'est environ 0,25mm à 0,3 ça nous laisse 2/10 de jeu.
Si le film est trop plaqué il fait un ventre vers l'intérieur de la chambre.
Si le film est trop plaqué il fait un ventre vers l'intérieur de la chambre.
- tilu
- Membre de l'association
- Messages : 3635
- Enregistré le : samedi 01 novembre 2008 19:18
- Localisation : baie de somme
- Contact :
Re: Améliorer la définition sur les bords de l'image - Ikoflex Zeiss Ikon
J’adore quand tu fais des reportage d’atelier. C’est instructif.
- gerrisLacustris
- Passionné
- Messages : 140
- Enregistré le : mercredi 11 juillet 2018 23:29
- Localisation : en région parisienne la plupart du temps, sinon en Meurthe-et-Moselle
Re: Améliorer la définition sur les bords de l'image - Ikoflex Zeiss Ikon
Ah oui vaut mieux perdre un tout petit peu de définition sur le bords (qui seront sans doute rognés au tirage/scan) qu'au centre, c'est sûr.
Merci pour ce partage en tout cas, c'est hyper intéressant tous ces petits détails qu'on ne soupçonne pas mais qui participent au bon fonctionnement de nos appareils.
- Oriu
- Membre de l'association
- Messages : 33798
- Enregistré le : lundi 21 avril 2008 18:37
- Localisation : 37 mais 2A par le coeur
Re: Améliorer la définition sur les bords de l'image - Ikoflex Zeiss Ikon
Dommage que le 220 soit quasiment disparu, car la planéité est meilleure pour les MF pouvant accepter ce film.
(J'ai mis quasiment car il n'y a que récemment qu'un film est disponible en 220 le GP3 de Shanghai )
(J'ai mis quasiment car il n'y a que récemment qu'un film est disponible en 220 le GP3 de Shanghai )
- Gabou
- Super Gourou
- Messages : 5281
- Enregistré le : mardi 23 décembre 2008 18:34
- Localisation : 30
- Contact :
- Oriu
- Membre de l'association
- Messages : 33798
- Enregistré le : lundi 21 avril 2008 18:37
- Localisation : 37 mais 2A par le coeur
Re: Améliorer la définition sur les bords de l'image - Ikoflex Zeiss Ikon
c'est pas une grosse fraiseuse au contraire c'est une fraiseuse d'établi, amplement suffisante pour ce travail
Le plus long c'est de dégauchir le boitier dans l'étau, je pense
Le plus long c'est de dégauchir le boitier dans l'étau, je pense
- Mael
- Membre de l'association
- Messages : 7580
- Enregistré le : dimanche 05 novembre 2006 18:39
- Localisation : Limoges
- Contact :
Re: Améliorer la définition sur les bords de l'image - Ikoflex Zeiss Ikon
L'étau étant bien dégauchi, je décale l'outil de coupe de 0,10 par rapport au rebord pour ne pas le manger, puis
une cale de 0,10 entre chaque plot à rectifier et l'outil de coupe, je règle mon zéro en hauteur, je décale et descends la tête de 0,50 pour avoir 0,40, et une passe longitudinale. Je m'em..de pas trop pour des trucs comme ça.
une cale de 0,10 entre chaque plot à rectifier et l'outil de coupe, je règle mon zéro en hauteur, je décale et descends la tête de 0,50 pour avoir 0,40, et une passe longitudinale. Je m'em..de pas trop pour des trucs comme ça.
- Mael
- Membre de l'association
- Messages : 7580
- Enregistré le : dimanche 05 novembre 2006 18:39
- Localisation : Limoges
- Contact :
Re: Améliorer la définition sur les bords de l'image - Ikoflex Zeiss Ikon
Exemple avant modif (appareil révisé, alignement optique réglé)
à f/11
Détail centre
Détail bord
Après modif f/11 toujours
Détails centre
Détails bords ...c'est mieux ! mais...
C'est pas un Rollei bien réglé
à f/11
Détail centre
Détail bord
Après modif f/11 toujours
Détails centre
Détails bords ...c'est mieux ! mais...
C'est pas un Rollei bien réglé
- Gabou
- Super Gourou
- Messages : 5281
- Enregistré le : mardi 23 décembre 2008 18:34
- Localisation : 30
- Contact :
Re: Améliorer la définition sur les bords de l'image - Ikoflex Zeiss Ikon
Ahah j'aime bien la conclusion !
Tout de même c'est super homogène maintenant, chapeau bas !
Tout de même c'est super homogène maintenant, chapeau bas !
